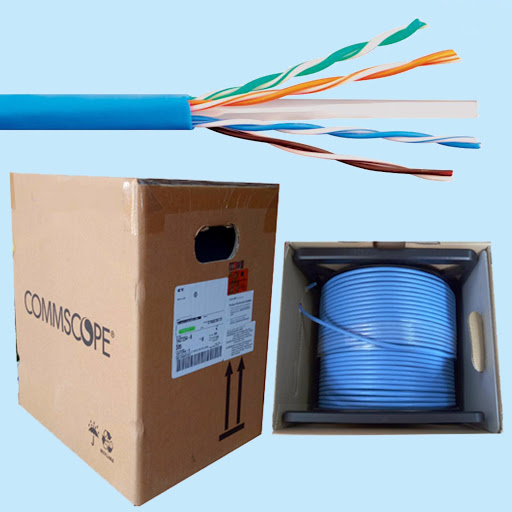

COMMSCOPE/AMP Category 6 UTP Cable, 4-Pair, 23 AWG, Solid, CM, 305m, Blue 1427254-6

Cáp mạng AMP

COMMSCOPE/AMP Category 6 UTP Cable, 4-Pair, 23 AWG, Solid, CM, 305m, Blue 1427254-6

Giá: Liên hệ

Giới thiệu:

Cáp xoắn đôi Cat 6 AMP NETCONNECT thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng như : Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP)…

Mua ngay

Cáp xoắn đôi Cat 6 AMP NETCONNECT thỏa và vượt các yêu cầu hiệu suất chuẩn Category 6 theo TIA/EIA-568-B và ISO/IEC 11801 Class E. Chúng thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như : Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP)… Vỏ cáp có nhiều màu trắng, xám, xanh và vàng, được đóng gói dạng wooden reel, với chiều dài 1000 feet.

Hỗ trợ chuẩn Gigabit Ethernet.
Thỏa tất cả các yêu cầu của Gigabit Ethernet(IEEE 802.3ab).
Thẩm tra độc lập bởi ETL SEMKO.
Băng thông hỗ trợ tới 600 MHz
Hiệu suất 3dB NEXT trên chuẩn Cat 6.
Độ dày lõi 23 AWG, 4-cặp UTP.
Vỏ cáp CM với nhiều chuẩn màu như : trắng, xám, xanh dương, vàng, được đóng gói dạng wooden reel, với chiều dài 1000 feet.

Perfomance Data:

Frequency (MHz)	Insertion Loss (Attenuation) dB/100m			NEXT (dB)			PSNEXT (dB)			ELFEXT (dB)
	Standard	Cat6 CMR		Standard	Cat6 CMR		Standard	Cat6 CMR		Standard	Cat6 CMR
	Standard	Max.	Typical	Standard	Min.	Typical	Standard	Min.	Typical	Standard	Min.	Typical
0.772	1.8	1.6	1.6	76.0	80	87	74.0	83.0	89.4	70.0	87.0	89.4
1	2.0	1.8	1.8	74.3	78	86	72.3	82.8	89.2	67.8	78.0	87.3
4	3.8	3.8	3.7;	65.3	68	77	63.3	71.8	78.9	55.8	65.3	76.0
8	5.3	5.3	5.0	60.8	67	76	58.8	71.7	77.5	49.7	60.1	70.5
10	6.0	5.8	5.5	59.3	66	72	57.3	69.0	73.2	47.8	57.2	67.9
16	7.6	7.4	7.0	56.2	66	70	54.2	61.0	66.9	43.7	54.1	65.6
20	8.5	8.4	7.9	54.8	55	64	52.8	63.4	37.6	41.8	51.6	64.0
25	9.5	9.2	8.9	53.3	55	62	51.3	57.5	63.0	39.8	50.2	64.5
31.25	10.7	10.3	10.1	51.9	55	65	49.9	57.1	63.9	37.9	49.5	63.4
62.5	15.4	14.8	14.5	47.4	54	61	45.4	53.3	59.1	31.9	45.7	53.4
100	19.8	18.7	18.5	44.3	52	56	42.3	50.2	53.6	27.8	41.3	47.3
200	29.0	27.0	27.8	39.8	50	52	37.8	49.9	53.4	21.8	34.1	39.5
250	32.8	30.5	32.0	38.3	48	52	36.3	49.2	52.7	19.8	29.2	39.7
300	-	33.5	35.0	-	45	51	-	46.5	20.1	-	28.7	38.1
350	-	37.0	37.0	-	42	49	-	44.1	46.9	-	24.5	34.7
400	-	39.3	40.1	-	39	45	-	41.1	45.9	-	23.4	33.6
500	-	44.3	46.2	-	38	43	-	39.6	43.7	-	13.4	21.5
550	-	46.4	49	-	37	40	-	37.3	42.2	-	10.8	17.1
600	-	49.5	51.2	-	34	33	-	35.6	44.7	-	7.3	17.1

Frequency (MHz)	PSELFEXT (dB)			RL (dB)			ACR (dB)			PSACR (dB)
	Standard	Cat6 CMR		Standard	Cat6 CMR		Standard	Cat6 CMR		Standard	Cat6 CMR
	Standard	Min.	Typical	Standard	Min.	Typical	Standard	Min.	Typical	Standard	Min.	Typical
0.772	67.0	75.9	82.4	-	24.0	23.0	74.2	78.4	85.4	72.2	81.4	87.8
1	64.8	72.8	80.2	20.0	25.0	25.0	72.3	76.2	84.2	70.3	81.0	87.4
4	52.8	61.1	73.7	23.0	32.0	30.0	61.5	64.2	73.3	59.5	68.0	75.2
8	46.7	57.2	67.9	24.5	34.0	30.0	55.5	61.7	71.0	53.5	66.4	72.5
10	44.8	55.2	65.8	25.0	38.0	32.0	53.3	60.2	66.5	51.3	63.2	67.7
16	40.7	49.8	62.0	25.0	35.0	33.0	48.6	58.6	63.0	46.6	53.6	59.9
20	38.8	48.5	59.4	25.0	34.0	34.0	46.3	46.6	56.1	44.3	55.0	59.7
25	36.8	46.8	58.2	24.3	36.0	34.0	43.8	45.8	53.1	41.8	48.3	54.1
31.25	34.9	46.2	57.2	23.6	27.0	33.0	41.2	44.7	54.9	39.2	46.8	53.8
62.5	28.9	42.6	50.1	21.5	25.0	34.0	32.0	39.2	46.5	30.0	38.5	44.6
100	24.8	39.1	44.7	20.1	23.0	33.0	24.5	33.3	37.5	22.5	31.5	35.1
200	18.8	30.8	38.1	18.0	27.0	34.0	10.8	23.0	24.2	8.8	22.9	25.6
250	16.8	27.7	37.9	17.3	29.0	30.0	5.5	17.5	20.0	3.5	18.7	20.7
300	-	28.2	37.3	-	23.0	29.0	-	11.5	16.0	-	13.0	15.1
350	-	22.1	35.6	-	21.0	28.0	-	5.0	12.0	-	7.1	9.9
400	-	17.5	25.5	-	19.0	29.0	-	-0.3	4.9	-	1.8	5.8
500	-	10.2	15.3	-	18.0	25.0	-	-6.3	-3.2	-	-4.7	-2.5
550	-	8.2	17.8	-	17.0	25.0	-	-9.4	-9.0	-	-9.1	-6.8
600	-	7.5	14.3	-	15.0	21.0	-	-15.5	-18.2	-	-13.9	-6.5

Technical Data:

Điện dung: 5.6 nF/100m.
Trở kháng: 100 ohms +/-15%, 1 MHz to 600 MHz.
Điện trở dây dẫn: 66.58 ohms max/1km.
Điện áp : 300VAC hoặc VDC.
Độ trễ truyền: 536 ns/100 m max. @ 250 MHz.
Độ uốn cong: (4 X đường kính cáp) ≈ 1".
Đóng gói : 1000ft/ reel-in-box (26 lbs/kft).

Chất liệu:

Dây dẫn: đồng dạng cứng - solid, đường kính lõi 23 AWG.
Vỏ bọc cách điện: Polyethylene, 0.0097in.
Vỏ bọc: 0.025in (Þ.230), PVC.
Nhiệt độ hoạt động: -20°C – 60°C.
Nhiệt độ lưu trữ: -20°C – 80°C.

Được phê duyệt (bởi ETL):

Mức độ an toàn (theo UL LISTED): CM, tệp UL số E154336
Hiệu suất: TIA/EIA-568-B.2-1 (Hiệu suất chỉ định cho cáp 4 đôi chuẩn Cat 6, 100 Ohm)
